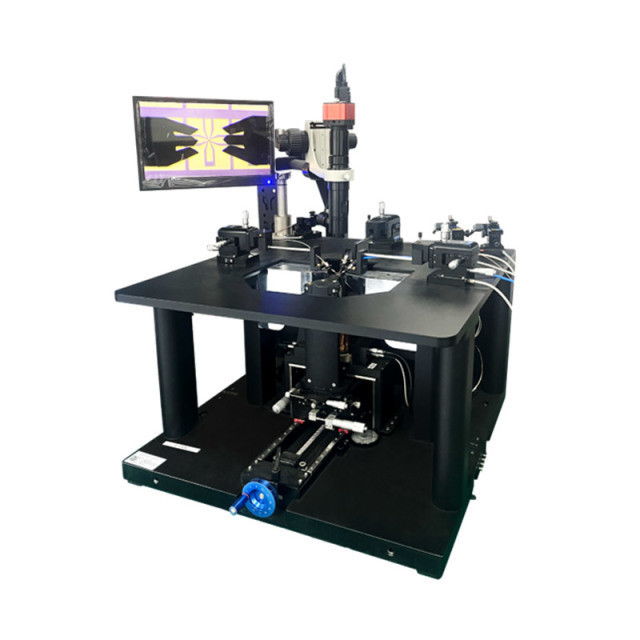

Estação de sonda magnética vertical 2D em plano Estação de sonda óptica de alta precisão

2D In Plane-Vertical Magnetic Probe Station Product Introduction The 2D magnetic field probe station PS2DY-MS is a high-precision device specifically developed for room-temperature variable magnetic field electrical testing environments. It supports both in-plane and vertical magnetic field directions, providing a uniform magnetic field environment. Combined with testing source meters and flexible probe configurations, it can perform non-destructive standard tests such as
Etiquetas:

Estações de sonda Wafer

Estação de sonda RF

Estação de sonda manual
Detalhes do produto
Destacar:

Estação de Sonda Magnética 2D

,

Estação de Sonda Magnética Vertical

,

Estação de sonda óptica de alta precisão
Optical Magnification: 0,75 X-5 x
In-Plane Magnetic Field Component: Componente vertical melhor que 0,1 mt
Vertical Magnetic Field Strength: 140 MT
In-Plane Magnetic Field Strength: 800 mt@gap air 12 mm
Air Gap: Ajustável de 0-40 mm
Magnetic Field Uniformity: Melhor que ± 1%φ1 mm
Magnetic Field Resolution: Regulação de feedback de circuito fechado PID, resolução 0,05 mt

Propriedades básicas

Lugar de origem: CHINA
Nome da marca: Truth Instruments
Número do modelo: Ps2dy-ms

Propriedades comerciais

Preço: Price Negotiable | Contact us for a detailed quote
Condições de pagamento: T/T.
Descrição do produto

Estação de sonda magnética 2D em plano vertical

Introdução ao produto

A estação de sonda de campo magnético 2D PS2DY-MS é um dispositivo de alta precisão desenvolvido especificamente para ambientes de teste elétrico de campo magnético variável a temperatura ambiente.Ele suporta direções de campo magnético em plano e vertical, proporcionando um ambiente de campo magnético uniforme. Combinado com medidores de fonte de teste e configurações flexíveis de sonda, ele pode realizar testes padrão não destrutivos, tais como inversão elétrica,medição do momento magnéticoPS2DY-MS satisfaz facilmente as necessidades de ensaios de alta precisão da investigação à indústria,com alta compatibilidade e capacidade de atualização para garantir um desempenho eficiente e confiável em vários cenários de aplicação, facilitando a medição precisa na investigação e na produção.

Desempenho do equipamento
Indicador de desempenho do equipamento Descrição
Força do campo magnético no plano 800 mT@espaço de ar de 12 mm
Força do campo magnético vertical 140 mT
Uniformidade do campo magnético Melhor que ± 1%φ1 mm
Resolução do campo magnético Regulação de feedback PID em circuito fechado, resolução 0,05 mT
Espaçamento de ar Ajustável a partir de 0-40 mm
Componente de campo magnético no plano Componente vertical superior a 0,1 mT
Fase de deslocamento da amostra Deslocamento do eixo XY ± 12,5 mm, precisão de regulação do deslocamento 10 μm; rotação do eixo T ± 5°
Assento da sonda 4 grupos de sondas de CC, 1 grupo de sondas de RF, assento de amostra ligado por fio de 8 pinos
Magnificação óptica 0.75 X-5 X
Medidor de fonte SR830, N5173B, Keithley 6221, Keithley 2182A
Funções de ensaio RH, segundo harmônico, ST-FMR, bombeamento de rotação, com campos magnéticos simultaneamente no plano e na vertical
Casos de aplicação
Estação de sonda magnética vertical 2D em plano Estação de sonda óptica de alta precisão 0
  • Ensaios de magnetoresistência
Estação de sonda magnética vertical 2D em plano Estação de sonda óptica de alta precisão 1
  • Teste Harmônico Segundo de Campo Variável
