2D 面内垂直磁気プローブステーション 高精度光学プローブステーション
2D In Plane-Vertical Magnetic Probe Station Product Introduction The 2D magnetic field probe station PS2DY-MS is a high-precision device specifically developed for room-temperature variable magnetic field electrical testing environments. It supports both in-plane and vertical magnetic field directions, providing a uniform magnetic field environment. Combined with testing source meters and flexible probe configurations, it can perform non-destructive standard tests such as
製品詳細
ハイライト:
2D 磁気プローブステーション
,垂直磁気プローブステーション
,高精度光学プローブステーション
Optical Magnification:
0.75 x-5 x
In-Plane Magnetic Field Component:
0.1 mtよりも優れた垂直成分
Vertical Magnetic Field Strength:
140 mt
In-Plane Magnetic Field Strength:
800 mt@エアギャップ12 mm
Air Gap:
0〜40 mmから調整可能
Magnetic Field Uniformity:
±1％φ1mmよりも優れています
Magnetic Field Resolution:
PID閉ループフィードバック規制、解像度0.05 mt
基本的な特性
原産地:
中国
ブランド名:
Truth Instruments
モデル番号:
ps2dy-ms
取引物件
価格:
Price Negotiable | Contact us for a detailed quote
支払条件:
T/T
製品の説明
2D 縦横磁気探査ステーション
製品紹介
2D磁場探査ステーションPS2DY-MSは,室温変動磁場電気試験環境のために特別に開発された高精度装置である.それは,平面内および垂直磁場方向の両方をサポート試験源メーターと柔軟な探査機構成と組み合わせると,電気転覆などの非破壊的な標準テストを実行できます.磁気モメント測定PS2DY-MSは,研究から産業への高精度試験のニーズに簡単に対応します.高い互換性とアップグレード可能性により,様々なアプリケーションシナリオで効率的で信頼性の高いパフォーマンスを保証する研究と生産における正確な測定を助ける.
設備の性能
| 設備の性能指標 | 記述 |
|---|---|
| 飛行機内の磁場強度 | 800 mT@空気の隙間 12 mm |
| 垂直磁場強度 | 140 mT |
| 磁場の均一性 | ±1%φ1 mmよりよい |
| 磁場解像度 | PID 閉ループフィードバック制御,解像度 0.05 mT |
| 空気隙間 | 0~40mmから調節可能 |
| 機内磁場構成要素 | 垂直構成要素は0.1mT以上 |
| サンプル移動段階 | XY軸の移動 ±12.5 mm,移動調整精度 10 μm;T軸の回転 ±5° |
| 探査座席 | 4つのDC探査機グループ,1つのRF探査機グループ,8ピンのワイヤー結合サンプルシート |
| オプティカルグルーフィケーション | 0.75X-5X |
| ソースメーター | SR830,N5173B,キースリー6221,キースリー2182A |
| 試験機能 | RH,第2ハーモニック,ST-FMR,スピンポンプ,同時に平面内と垂直磁場 |
適用事例

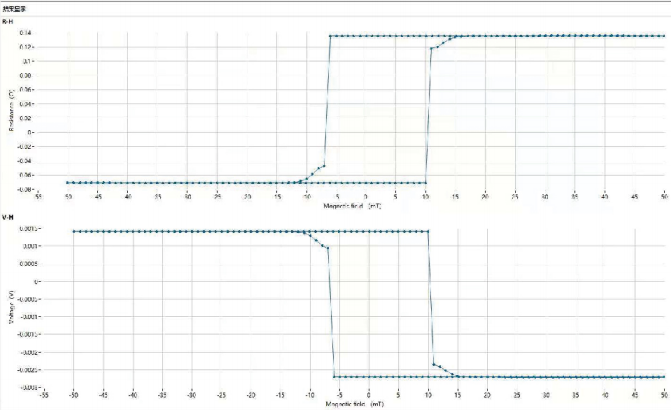

- 磁気抵抗試験
- 変数フィールド 第2次調和テスト
